一、概述
　　YCT系列电磁调速电动机（以下简称调速电动机）是一种控制简单的交流无级调速电动机，由交流三相异步电动机，涡流离合器（亦称电磁转差离合器）和测速发电机组成。通常与ZTK系列、ZLK系列（JZT3系列）、JDI系列控制器配合后组成一套交流调速驱动装置，装有测速负反馈自动调速系统。能在比较宽广的转速范围内，进行平滑的无级调速。
　　 电磁调速电动机结构简单，运行可靠，适用维护方便（无整流子、无滑环），起动性能好，控制功率小，易于自控和遥控，调速比宽（1：10），调速精度较高，可广泛应用于钢铁、电站、电线电缆、石油、化工、造纸、纺织、印染、机械制造等行业作恒转矩交流无级调速之用。

二、基本原理
　　YCT系列电磁调速异步电动机的无级调速是由电磁铁转差离合器来完成的，它有两个旋转部分，圆筒形电枢和爪形磁极，两者没有机械联接，电枢由拖动电机带动并与同步旋转，当激磁线圈通入直流电后，工作气隙中产生磁场，电枢切割磁力线产生感应电势并形成涡流，由涡流所产生的磁场与磁极磁场相互作用，产生电磁力，使爪形磁极和电枢作同一方向旋转（但始终保持一定的转速差），从而输出转矩，输出轴转向与拖动电机方向一致，改变激磁电流的大小，可以方便地调节输出转速。

三、产品规格和主要技术数据

注：（1）型号意义：

（2）标称功率即拖动电机的额定输出功率。
（3）转速变化率不大于3%

四、特性
　　1、自然机械特性：涡流离合器具有软自然机械特性，如图中在一定的激磁电流（1）下，转速随转矩增加而下降，该机械特性类同卷绕特性，因此，在开环控制时，只要选择合理，可用于对张力要求不十分严的收卷机械。（见图一）
　　2、人工机械特性：YCT调速电动机配上ZTK、ZLK、JDI系列控制器后的机械特性如下图，当负载在额定转矩Mn的10%-100%范围内变动时，控制器能根据测速发电机的信号，自动调整激磁电流，使输出转速基本不变。本系列调速电动机的速度变化率小于3%。（见图二）

　　

　　3、由于输入轴与输出轴之间没有机械上的直接联系，因而基本上没有失控区，在许多场合显示了它的优越性。
　　4、效率：YCT系列电磁调速电动机的传递效率与输出轴的转速成正比，所以用户在设计选用本产品时较长时间使用在高速或中速段，低速段在短时间内使用，这样比较经济。
　　5、本产品适用于恒转矩或递减转矩负载上调速而不适用于恒功率负载上调速。

五、使用环境
　　1、环境温度不超过40℃；
　　2、海拔高度不超过1000米；
　　3、相对湿度不大于85%；
　　4、少灰、无铁磁性物质尘埃、无腐蚀金属、破坏绝缘的气体和爆炸性气体。

六、控制器
　　本公司生产的JDI型系列的电磁铁调速电动机控制器是机械工业部全国联合（统一）设计的产品，用于电磁调速电动机的速度控制，实现桓矩无级调速。

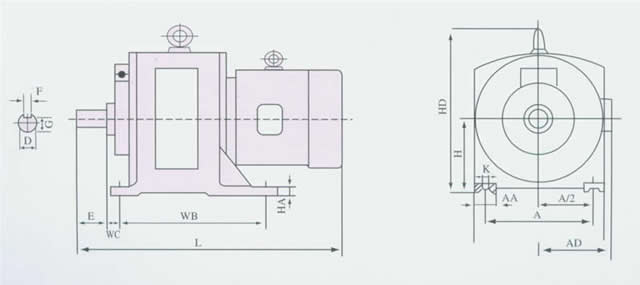

七、外形尺寸

八、一CTL（立式）系列
　　1、YCTL（立式）系列电磁调速电动机技术数据与系列相同。
　　2、主要安装及外形尺寸，安装型式如下：

九、YCTL（立式）系列（B5型）
1、YCTL B5（立式）系列电磁调速电动机技术数据与YCT系列相同。
2、主要安装及外形尺寸，安装型式如下：
