PB、PC、FPC、JPB、NP派生型无级变速器


FPC1-FPC4无级变速器
FPD1-FPD4无级变速器


FPB1-FPB4无级变速器

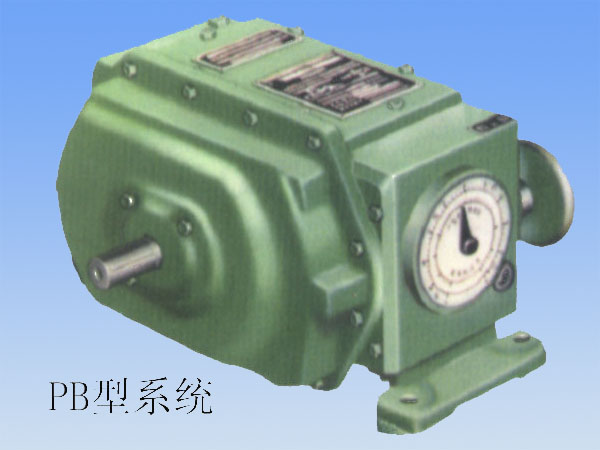

PB1-PB4无级变速器


     第一类派生型:是在基本型的基础上,在进轴端增加一个减速机构以便把输入转速提高到1430 转/分左右,而无级变速机构的输入转速仍保持在720 转/分左右。这种设计对于直接用四极电动机或近似转速的高速轴作驱动时,提供了极大的方便。减速机构的减速比为1/1.96或1/1.97。

     第二类派生型按其进轴的联结方式而有FP型和NP型两种区别,前者表示其进轴直接由法兰电动机驱动,后者表示可用联轴器或皮带轮带动。

     本类无级变速器的型号规格共有144种,由FP型和NP型各8种装配型式,各3种不同功率和3种调速范围构成。其型号规格及其含义示例如图。

     第二类派生型,是在基本型的基础上,在出轴端增加一个减速机构以便降低出轴的整个转速范围,使适应各种低速工作机械的需要。进轴转速仍为720转/分,无级调整后,经1~3对齿轮把速度降低至1/2~1/6左右,故出轴的转速范围高只有900~150转/分,低可达29.4~4.9转/分。

     出轴减速机构中减速齿轮的对数1.2和3在型号中分别用B、C、D表示。      从表3和12—15可以看出,PB型共有27种技术性能和8种装配形式,PC型有27种技术性能和6种装配型式,PD型有18种技术性能和2种装配型式。因此本系列的型号规格共计为27×8+27×6+18×2=414种。本系列的型号规格及其含义示例如图。

     第三类派生型:本系列是第一、第二类派生型相结合的一型式。它的进轴转速都在1430转/分左右,可由法兰电动机驱动或以联轴器或皮带轮带动,故其配用电动机的型号、功率和输入轴转速均可参阅表2。而其调整范围、出轴的减速比及转速范围等则与第二类派生相同。

    由表3和表16-18可以看出。FPB和NPB各4种装配形式,在表3中各有27种技术性能:FPC和NPC各6种装配形式,也各有27种技术性能,FPB和NPD各2种装配形式,各有18种技术性能。据此,本系列的型号规格种数共有:2(4x27)十2(6x27)十2(2x 18)=612种。本系列的型号规格及其含义举例如图。
